西驰CMC-G系列通用型软起动控制装置

 CMC-G系列通用型软起动控制装置是以先进的CMC型智能化数字式电动机软起动器为主要控制器件并配有主回路进线断路器、旁接触器于一体，用于实现多重保护的单台电动机的控制。

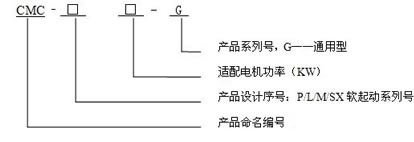

型号说明：
控制功能
CMC—G型软起动控制装置设有起动、停止按钮及运行、停止、故障指示并且装置内预留远控接点，远控接点有起停输入接点、运行输出接点、故障输出接点   （均为无源继电器接点）、计算机通讯接口RS485(M/SX系列)供上位机控制和管理之用,Modbus/Profibus标准协议可选。

主回路控制图:
性能指标：

电源电压：三相交流380V，50HZ;
适用电机：7.5KW～530KW鼠笼式三相异步电动机；
起动方式：限流、电压斜坡、限流+斜坡，任意选择
停止方式：软停车、自由停车，根据应用场合选择；
环境温度：-25℃～+45℃；
海拔高度：小于2000m，2000m以上需降低容量；
工作环境：无导电尘埃，无腐蚀性气体，通风良好；
输入信号：开关量接点，AC250V/5A；
输出接点：开关量接点，AC250V/5A；
冷却方式：自然风冷或强迫风冷。

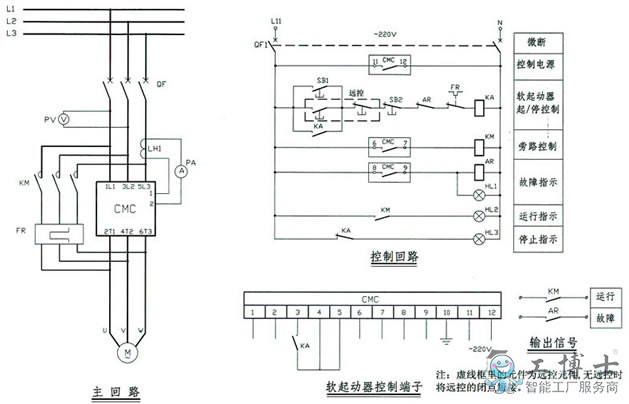

CMC-G系列通用型软起动控制装置原理图:
