产品概括

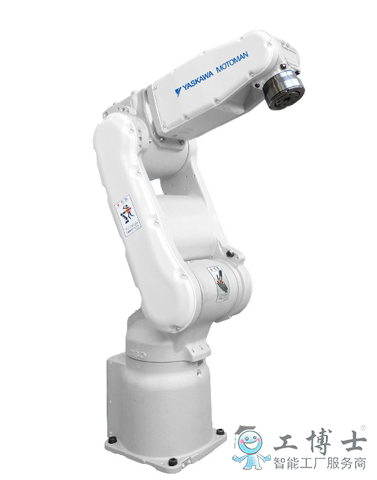

小型轻量低功率全轴，实现人机协作的多功能工业用机器人。
6轴垂直多关节
负载：5Kg
动态范围：706mm
控制柜：DX200
用途：弧焊、搬运、码垛、喷涂
小型轻量低功率全轴，实现人机协作的多功能工业用机器人。
6轴垂直多关节
负载：5Kg
动态范围：706mm
控制柜：DX200
用途：弧焊、搬运、码垛、喷涂
产品详情
小型、轻量、节省空间
全轴低功率输出，无需设置安全栅栏，设备构成简易
内置式抓手控制气管、搭载线缆，降低机器人与周边设备的碰撞
| 机器人型号 | MH5SⅡ | |
|---|---|---|
| 适用控制柜 | DX200 | |
| 设置*1 | F,W,C | |
| 自由度 | 6 | |
| 可搬质量 | 5kg | |
| 垂直伸长度 | 1193mm | |
| 水平伸长度 | 706mm | |
| 重复定位精度*2 | ±0.02mm | |
| 动作范围 | S轴（旋转） | -170° ~ +170° |
| L轴（下臂） | -65° ~ +150° | |
| E轴（肘） | - | |
| U轴（上臂） | -136° ~ +255° | |
| R轴（手腕旋转） | -190° ~ +190° | |
| B轴（手腕摆动） | -135° ~ +135° | |
| T轴（手腕回转） | -360° ~ +360° | |
| *大速度 | S轴（旋转） | 376°/s |
| L轴（下臂） | 350°/s | |
| E轴（肘） | - | |
| U轴（上臂） | 400°/s | |
| R轴（手腕旋转） | 450°/s | |
| B轴（手腕摆动） | 450°/s | |
| T轴（手腕回转） | 720°/s | |
| 容许力矩 |
R轴（手腕旋转） |
12N.m |
| B轴（手腕摆动） | 12N.m | |
| T轴（手腕回转） | 7N.m | |
|
容许惯性力矩 （GD2/4） |
R轴（手腕旋转） | 0.30kg.m2 |
| B轴（手腕摆动） | 0.30kg.m2 | |
| T轴（手腕回转） | 0.1kg.m2 | |
|
本体质量 |
27kg | |
| 电源容量*3 | 1.0kVA | |
*1：F=置地式，W=挂壁式，C=倒挂式，S=支架式(挂壁式时，S轴的动作会有限制，请注意。)
*2：JIS B 8432为基准。
*3：因用途，动作模式而异。
*4：只限搬运用途。
*5：超过1KG的情况因动作范围有异。请根据对应的负载使用正确的动作范围。
